Vademecum: Mesures CUC = qualité

Dans la branche des télécommunications, différentes mesures de qualité peuvent être exigées. Le CAN suit les tendances.

Cette publication remplace la partie « Mesures CUC » des « Trucs & Astuces du CAN » publiée dans l’« electro revue » 19/2015, p. 19. Avec le CAN 2017, une différenciation est faite entre le chapitre 584 pour bâtiments utilitaires et le chapitre 586 pour bâtiments d’habitation.

Le principe reste le même

Selon les bases du CAN, les articles de prestation sont toujours considérés en état d’exploitation et contrôlés. Chaque raccordement implique une mesure et donc un contrôle de fonction :

• Pour le câblage cuivre, un contrôle de la continuité et de la commutation avec instrument de mesure simple est à réaliser.
• Pour le câblage fibre, une mesure LSPM (Light Source and Power Meter ; affaiblissement sur une longueur d’onde) est à réaliser. Pour la FTTH, en raison de l’impossibilité d’accès aux deux extrémités, une mesure OTDR (Optical Time Domain Reflectometry) réduite peut être réalisée.

Ces prestations sont couvertes par la part TB-C (élaboration technique C).

Mesures de qualité pour le cuivre

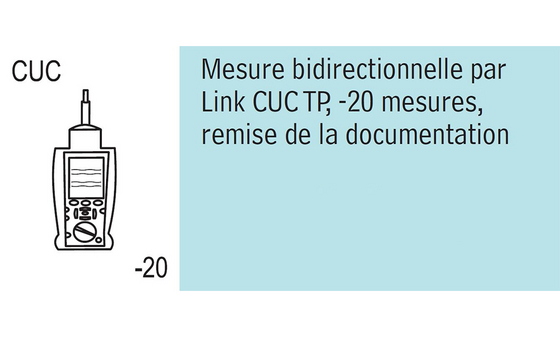

Nouveau dans le chapitre 584 : des mesures additionnelles dans l’idée d’une mesure de la qualité de la liaison fixe (Permanent Link) selon EN 50346 (p. ex. classe E / catégorie 6) avec valeurs d’affaiblissement, Next, ACR, RL, etc., sont comprises. Dans le chapitre 586, elles ne sont pas comprises car elles ne sont réalisées que si le client le demande. En cas de demande, vous pouvez saisir cette prestation avec les articles pour mesure bidirectionnelle par Link :

• jusqu’à 20 mesures (526 162 111)
• 21 jusqu’à 50 mesures (526 162 112)
• 51 jusqu’à 100 mesures (526 162 113)
• plus de 100 mesures (526 162 114)

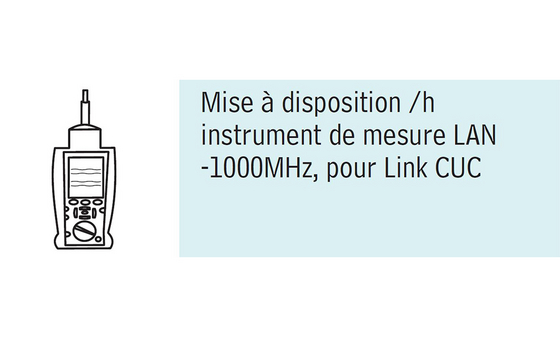

Si de telles mesures sont réalisées en régie, l’article existant ci-dessous est disponible pour la mise à disposition de l’appareil de mesure :

Mesures de qualité pour la fibre optique

En raison des possibles exigences du client, des mesures complémentaires de la qualité, p. ex. une mesure OLTS (Optical Loss Test Set ; affaiblissement sur deux longueurs d’onde) ou une mesure OTDR (par réflectomètre), ne sont ni comprises dans le chapitre 584, ni dans le chapitre 586. En cas de besoin, elles peuvent être saisies avec les nouveaux articles suivants :

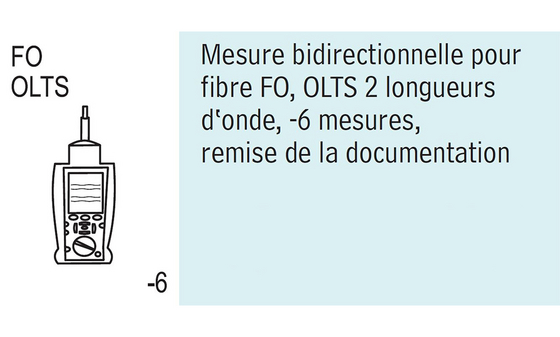

Mesure OLTS par fibre optique, pour

• jusqu’à 6 fibres (526 162 211)
• 7 jusqu’à 12 fibres (526 162 212)
• 13 jusqu’à 24 fibres (526 162 213)
• 25 jusqu’à 48 fibres (526 162 214)
• plus de 48 fibres (526 162 215)

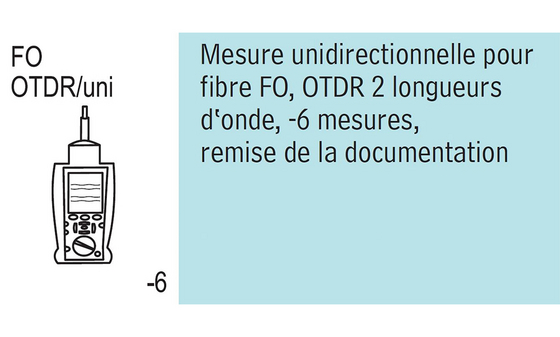

Mesure unidirectionnelle OTDR par fibre optique, pour

• jusqu’à 6 fibres (526 162 231)
• 7 jusqu’à 12 fibres (526 162 232)
• 13 jusqu’à 24 fibres (526 162 233)
• 25 jusqu’à 48 fibres (526 162 234)
• plus de 48 fibres (526 162 235)

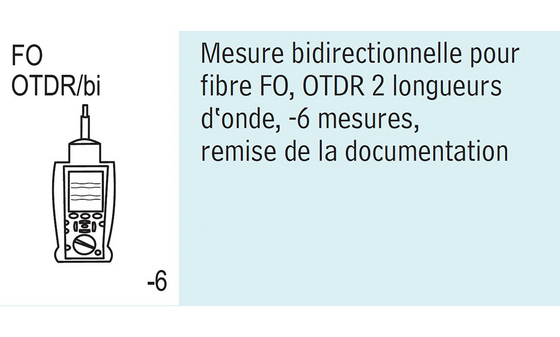

– Mesure bidirectionnelle OTDR par fibre optique, pour

• jusqu’à 6 fibres (526 162 251)
• 7 jusqu’à 12 fibres (526 162 252)
• 13 jusqu’à 24 fibres (526 162 253)
• 25 jusqu’à 48 fibres (526 162 254)
• plus de 48 fibres (526 162 255)

Les demandes pour des mesures plus poussées peuvent par exemple être décrites à l’aide de l’article ouvert 526 162 801. Vous trouvez des informations détaillées dans les « Informations sur le CAN ».
