« Suppléments pour chutes » dans le CAN

Avec les différents distributeurs, comment doit-on quantifier les longueurs de suppléments pour chutes et avec quels codes d’installation (CI), selon le CAN ?

Vous avez raccordé votre installation à un distributeur et il faut maintenant quantifier les longueurs de câbles. Sauf contre-indications dans les conditions contractuelles entre vous et votre client, la norme SIA 118/380 ainsi que les règles de métré de l’USIE s’appliquent pour le métré des longueurs effectivement posées et les suppléments pour chutes. Les suppléments pour chutes sont à l’intérieur d’un boîtier ou similaire, par exemple dans une boîte de dérivation, une boîte de tirage, une boîte de raccordement, un ensemble d’appareillage, une armoire de distribution, un luminaire, etc. Nous allons ci-dessous traiter des suppléments pour chutes dans les distributeurs. Par la même occasion, nous aimerions attirer votre attention sur l’utilisation des diverses règles applicables entre les petits distributeurs, les distributeurs multimédias, les ensembles d’appareillage (Eap) ainsi que les armoires de communication (Rack). Pour un métré correct, il faut savoir en premier à quel type de distributeur l’on a affaire (Eap, petit distributeur, distributeur multimédia, Rack) et en deuxième si l’emplacement du distributeur et de ses borniers était connu lors de la pose des câbles. Pour ces raisons, nous vous indiquons ci-après quelques exemples qui compléteront les règles de métré USIE. Nous expliquons deux scénarios possibles, lesquels sont fréquents dans la pratique, avec la règle correspondante et le code d’installation (CI) correct :

Distributeurs existants, donc avec emplacements de raccordements connus (emplacements borniers), les suppléments se calculeront ainsi :

• Pour appareils et petits distributeurs, on appliquera la longueur effective (à l’intérieur de l’appareil/du petit distributeur) + 30 cm pour les chutes. Le CI est identique à celui précédent l’entrée dans cet élément.
• Pour les Racks et les Eaps, on appliquera la longueur effective (à l’intérieur du Rack / de l’Eap) + 30 cm pour les chutes en CI53.

Dans un distributeur qui est encore à monter, avec positionnement et emplacement des raccordements (emplacements borniers) encore inconnus, les suppléments se calculeront ainsi :

• Pour un petit distributeur, on appliquera 1× la hauteur et 2× la largeur du distributeur. Le CI est identique à celui précédent l’entrée dans cet élément.
• Pour un Eap, on appliquera 1× la hauteur et 2 × la largeur du distributeur en CI53.
• Pour les Rack, on appliquera 2 × la hauteur et 3 × la largeur du distributeur en CI53.

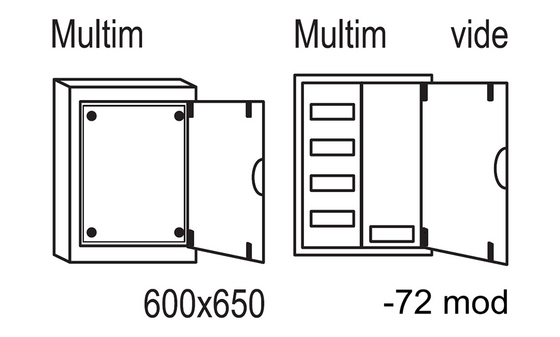

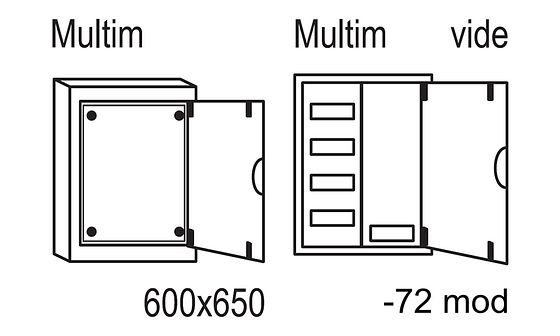

En général, la détermination du type de distributeur ne pose aucun problème. Dans l’habitat, on a de plus en plus de distributeurs multimédia, comment les répertorier ? Qu’il soit combiné ou pas, son exécution correspond le plus souvent à un petit distributeur et non à un Rack. Le distributeur multimédia sans emplacement des borniers connu est à traiter comme un petit distributeur.

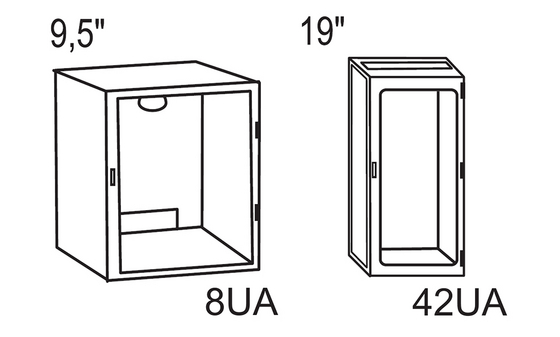

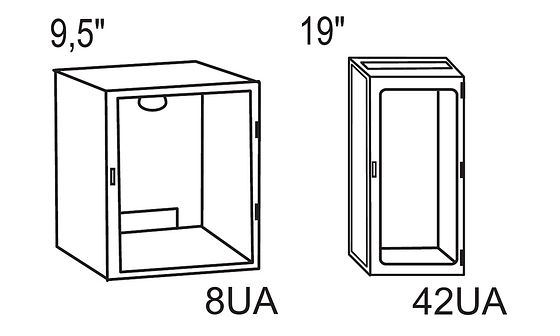

Pour les Racks, la règle de « 2 × la hauteur et 3 × la largeur en CI53 » se justifie par la longueur de câble laissée en réserve à l’intérieur ainsi que la profondeur de ces Racks.

Remarques importantes

• Toutes les règles mentionnées précédemment ne sont pas valables pour des métrés en parties d’installations. Pour les parties d’installations, la longueur des lignes est mesurée du bord extérieur du boîtier jusqu’au bord extérieur de l’autre boîtier ou appareil. Cette longueur nominale correspond aux longueurs indiquées dans le texte de l’article de prestation. Les suppléments pour chutes nécessaires ont été comptabilisés en plus dans la liste des composants et ne doivent donc pas être quantifiés séparément.
• Pour les métrés à l’aide d’appareils de mesure LAN, les suppléments pour chutes manquent. Le rajout correct de ces suppléments pour chute est expliqué dans le document « Informations sur le CAN » (chapitre 526) et est complété d’un exemple.
• Il peut également arriver que l’emplacement du distributeur dans un local ne soit pas encore connu (local courant faible, local technique, etc.). Dans ce cas, les suppléments pour chutes doivent être convenus d’avance avec la direction des travaux.
