Vademecum: Un’offerta per portacavi da elaborare? Niente di più semplice!
Che siate un pianificatore o un installatore elettricista, grazie al CPN ed al rielaborato capitolo 514, redigere un capitolato o un’offerta per portacavi diventa un gioco da ragazzi.
Per semplificarvi il compito abbiamo rielaborato il capitolo 514, così che possiate redigere un documento il più possibile trasparente e comprensibile. Di seguito trovate un esempio utile su come effettuare la scelta dei portacavi mediante la ricerca per immagini presente in tutti i programmi.
1o Step: dati tecnici
Dati necessari:
- Si tratta di: passerella forata o non forata, passerella a lunga portata, passerella a griglia, scaletta ecc.
- Misure del portacavi
- Quali supporti (sospensioni e mensole) sono necessari
- Carichi previsti
- Misure dei supporti
- Qualità del materiale richiesta: zincatura, inox, acciaio plastificato
2o Step: ricerca del portacavi

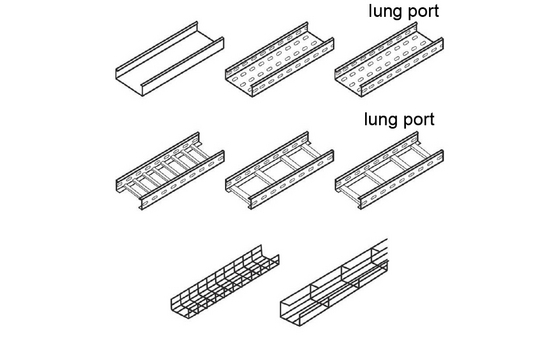

Mediante le immagini, cercate nel capitolo 514 la rubrica corrispondente «Portacavi ». Ora potete scegliere tra passerella forata o non forata, passerella a lunga portata, passerella a griglia, scaletta, ecc. Se optate per un modello standard forato. Cliccate sulla relativa immagine.
![Scelta dei portacavi](/fileadmin/_processed_/1/c/csm_01_c4b644880c.jpg)
A questo punto il sistema mostra le possibili qualità del materiale tra cui scegliere: zincato in continuo o per immersione oppure acciaio inox A2 o A4/A5. Selezionate, ad esempio, la qualità zincato in continuo. Nella soluzione proposta dalla ricerca per immagini potete scegliere larghezze da 100 a 600 mm. La posizione da voi selezionata viene indicata. Ora potete assegnare alla posizione la quantità desiderata e trasferirla nella vostra offerta. A questo punto della ricerca vengono indicati contemporaneamente anche gli eventuali accessori necessari per la passerella scelta, come coperchio, curva orizzontale, curva verticale ecc.
3o Step: scelta dei supporti

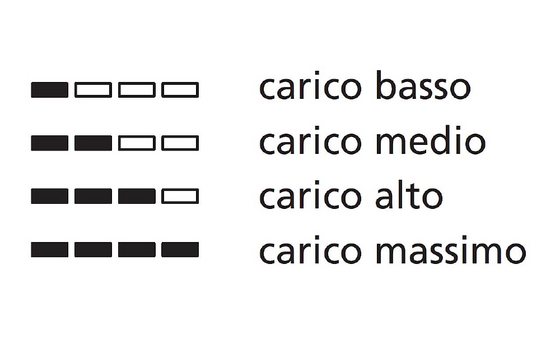

Selezionate nel capitolo 514 l’immagine dei supporti. Ora il sistema indica sospensioni, mensole ed altri supporti speciali. Selezionate l’immagine «Mensole» e stabilite la tipologia del carico che desiderate: basso, medio, alto o massimo.
![Scelta dei supporti](/fileadmin/_processed_/9/a/csm_02_4d2cccb78d.jpg)
Scegliete, ad esempio, «Carico medio». Come già per la passerella, il sistema indica le qualità del materiale selezionabili: zincato in continuo, zincato per immersione, acciaio inox A2 e A4/A5. Ovviamente qui scegliete la stessa qualità del 2o Step, cioè zincato in continuo.
![Scelta del carico](/fileadmin/_processed_/0/6/csm_03_47e974401d.jpg)
Ora resta soltanto da scegliere il supporto, ad esempio il modello da 300 mm, con il relativo codice di installazione (CI) e la quantità necessaria. Ed ecco che avete già definito il portacavi!
Importante
Per stabilire la tipologia del carico seguite il parere del fornitore. A seconda del fornitore con cui volete collaborare dovete necessariamente tener conto delle peculiarità tecniche dei suoi prodotti e dei suoi vincoli riguardo ai carichi ammissibili; assicuratevi, inoltre, che possa fornire tutti i prodotti. Il carico consentito non dipende soltanto dal tipo di supporto e di portacavi, bensì anche dalla distanza tra i supporti stessi.
