Vademecum: Brüstungskanäle: Nichts vergessen, ohne zu übertreiben

NPK-Positionen müssen gemäss der tatsächlich geplanten oder durchgeführten Installation quantifiziert werden.

In den Augen der Kunden ist der Elektroinstallateur ein Profi mit vielen fachlichen Kenntnissen. Er widerspiegelt auch das Bild eines seriösen und ehrlichen Handwerkers. Leider kommt es manchmal vor, dass der Elektroplaner oder der Elektroinstallateur bei der Quantifizierung der Positionen für auszuführende Leistungen versehentlich ein paar Positionen vergisst oder dass er von diesen zu viele einberechnet. Das hat zusätzliche Rechnungen bzw. nach unten zu berichtigende Rechnungen zur Folge. Die Kunden sehen den Elektroinstallateur dann mit anderen Augen, was sich negativ auf die gesamte Branche der Elektroinstallation auswirkt.

In der Regel umfasst ein Brüstungskanal, Verkabelung ausgeschlossen, Folgendes:

• Brüstungskanal
• Ausleger mit oder ohne Verkleidung
• Eine oder mehrere Trennwände
• Richtungsänderungen
• Ausschnitte für die Stromversorgung oder Apparate
• Evtl. Schallschutz- oder Brandschutzelemente

Im NPK-Kapitel 513 finden Sie in klarer und transparenter Weise alles, was Sie im Wesentlichen benötigen. Die Steckdosen und Kabel – für Starkstrom oder für Schwachstrom – sind in den entsprechenden Kapiteln zu finden. Folgende Checkliste soll Ihnen bei der Wahl der verschiedenen verfügbaren Leistungspositionen helfen, damit Sie weder etwas vergessen noch zu viel berechnen.

Brüstungskanal

• Material (hf, PVC, Al, Stahl verzinkt usw.)
• Trennwand
• Besondere Farbe
• Befestigung direkt an der Wand oder mit einstellbarem Ausleger
• Verkleidung

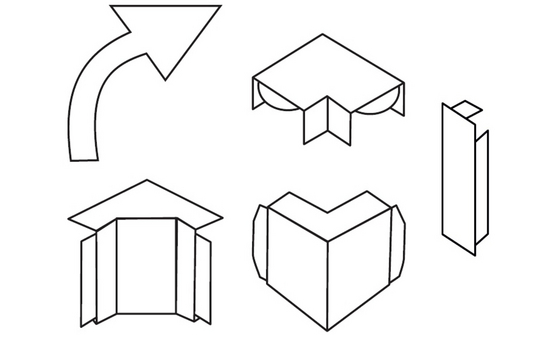

Richtungsänderungen

• Werden Richtungsänderungen vor Ort ausgeführt, vergessen Sie nicht, dass eine solche den Schnitt der beiden Kanäle und deren Deckel umfasst.
• Verwendung von Formstücken
• Vergessen Sie nicht die Endstücke, falls benötigt.

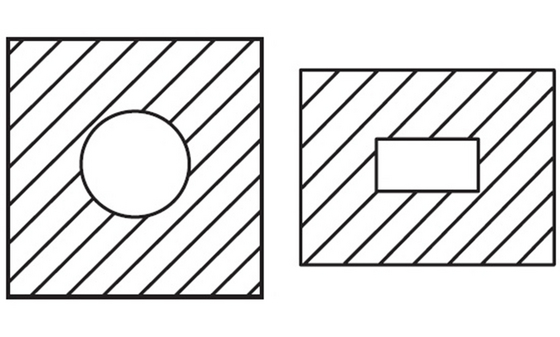

Schnitte

• Ausschnitt hinten, oben oder unten für die Durchführung der Versorgungskabel
• Ausschnitt für spezielle Apparate
• Nur die nicht in der Leistungsposition angegebenen Schnitte sind zu quantifizieren.

Schallschutz oder Brandschutz

• Prüfen Sie, ob zwischen den Räumen ein Schallschutz installiert werden sollte und, wenn ja, auf welche Weise und aus welchem Material.
• Prüfen Sie auch, ob eine Brandschutzvorrichtung angebracht werden sollte und, wenn ja, welcher Kategorie und aus welchem Material.

Je nach den beiden vorgänging beschriebenen speziellen Schutzmassnahmen werden offene oder Reservepositionen erfasst und im Detail beschrieben.

Apparate

Die im NPK enthaltenen verschiedenen Apparate, z. B. Steckdosen für Brüstungskanäle, sind mit IC 31, 32 und 33 verfügbar. Hinweis: IC 31 betrifft den Einbau in einen nicht zu bearbeitenden oder modularen Montagegrund, ohne Schnitt. Deshalb ist in einer Leistungsposition IC 31 kein Einlasskasten enthalten. Die IC 32 und 33 enthalten in ihrer jeweiligen Leistung den Schnitt von Kunststoff (IC 32) und von Feinblech (IC 33). In diesen beiden ICs ist ein Einlasskasten enthalten. Bei einer «modularen» Steckdose für den Brüstungskanal empfiehlt sich, je nach Material, die Verwendung des IC 32 oder des IC 33, um alles in einer einzigen Leistungsposition zu erfassen. Ist dies aus irgendeinem Grund nicht möglich, gibt es zwei alternative Möglichkeiten:

• Steckdose IC 31 + ein Einlasskasten IC 31, 32 oder 33, je nachdem, ob mit oder ohne Schnitt, und je nach Material
• Jeweils separat Steckdose IC 31 + ein Einlasskasten IC 31 + Kanaldeckelschnitt
